生物薄膜又稱生物膜，是由微生物細胞產生的多聚物基質包圍而形成的具有結構的群落，其在醫學、工業和生態上都有重要的應用。生物薄膜在某些研發項目或者課題研究中往往需要經過粉碎研磨處理，但其本身又薄又軟，而且溫度一旦升高，就會融化失效，是讓人非常頭疼的問題。

　　東方天凈TJS震擊式球磨儀是自主研發的三維復合振動型球磨儀，研磨效果好，且能實現實時控溫研磨，可以有效的實現生物薄膜的研磨前處理，下面就來看看東方天凈震擊式球磨儀研磨生物薄膜的過程及報告。

生物薄膜的研磨方案

樣品研磨前形態：

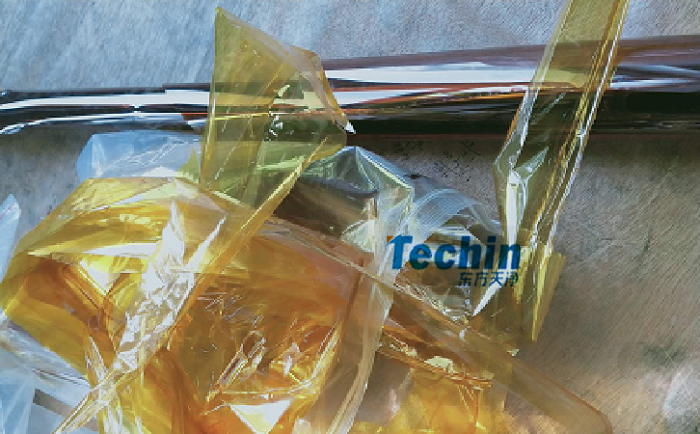

生物薄膜研磨前

研磨儀器：TJS-305震擊式球磨儀

TJS震擊式球磨儀

適配研磨套件：3個50ml的尼龍材質球磨罐，1個直徑10mm、5個直徑8mm、30個直徑3mm的氧化鋯球

研磨方式：干法球磨

研磨時間：40-60分鐘

過程及結果：整張的生物薄膜面積太大，需要將樣品用剪刀剪成10mm左右的大小(剪的越小，越有利于研磨)，然后將剪切好的薄膜和研磨球放入尼龍球磨罐中，并夾緊在震擊式球磨儀上，設定儀器振動頻率為1350次/分鐘，振動時間為40分鐘。40分鐘后，從球磨罐中取出樣品，用毛刷將研磨球上的樣品進行分離，然后用100目的標準尼龍篩篩分樣品，若有殘渣，放入罐中重復研磨即可。

用DMAC作為溶劑，測定粉體粒徑，發現樣品中位直徑D50在33.8μm，D90在96.06μm，基本滿足實驗要求。

實驗條件進一步優化：先用直徑10mm、8mm、3mm的大球粗磨30分鐘，然后換1mm以下的氧化鋯砂進行細磨。將圓柱腔體的球磨罐換成1010硬質尼龍材質的橢球體球磨罐，并應用低溫恒溫槽，實時保持球磨罐溫度在零下30℃以下，保持樣品脆性。

樣品研磨后形態：

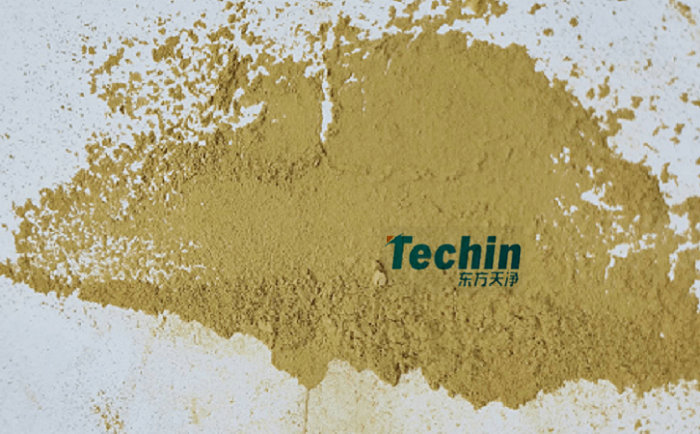

生物薄膜研磨后

研磨后樣品的粒度分析報告：

東方天凈TJS震擊式球磨儀研磨生物薄膜粒度分析報告

*本報告實驗結果僅對該提供測試樣品負責

　　以上就是在實驗室中使用東方天凈TJS震擊式球磨儀研磨生物薄膜的解決方案了，生物薄膜在實驗室中屬于非常難研磨的樣品，而三維復合振動的方式可以很好的解決處理。如果您也遇到這個問題，不妨聯系東方天凈，我們將為您解決后顧之憂。
